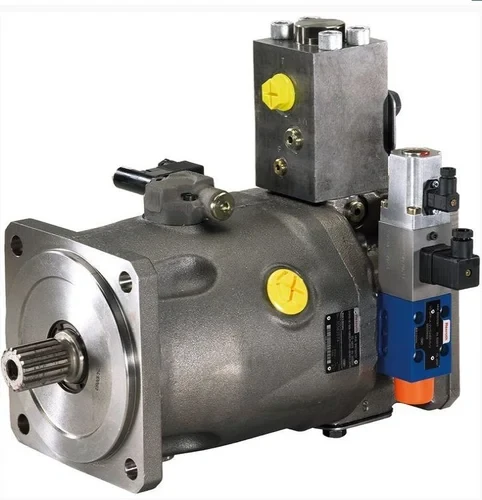

UPRAVLJAČKI SISTEM SYDFEE PUMPE

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

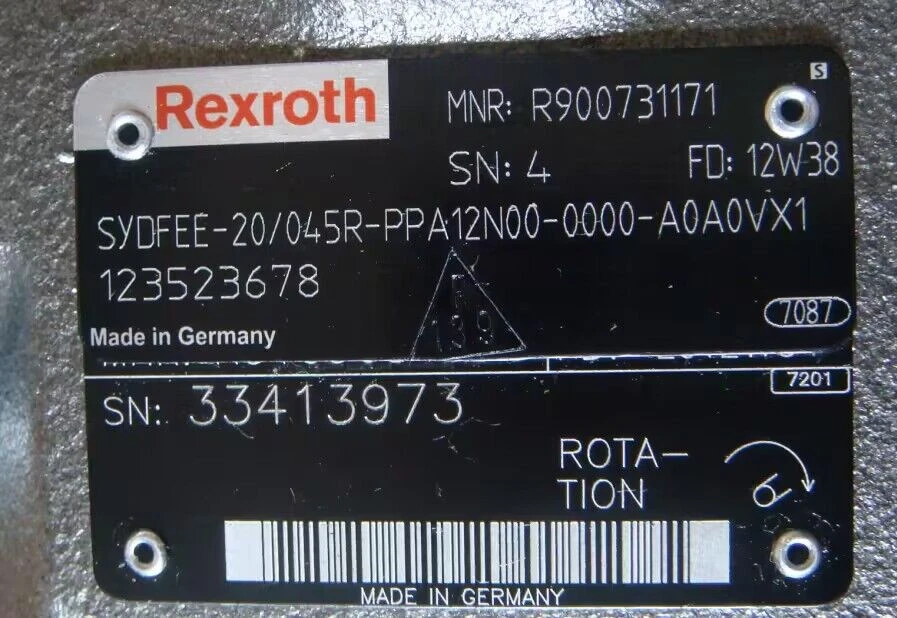

SYDFEE-2X

/

–

P

12

–

–

–

*

Pumpa SYDFE upravljačkog sistema

Serije

01

Upravljački sistem sa internom analognom elektronikom

SYDFEE-2X

Kombinacije pumpi (vidi primjer narudžbe)

SY2DFE.-2X,
SY3DFE.-2X

Veličina

018

028

045

071

100

140

02

Zapremina cm³

18

28

45

71

100

140

Smjer rotacije gledajući na pogonsko vratilo

03

U redu

●

●

●

●

●

●

R

lijevo

●

●

●

●

●

●

L

Hidraulična tečnost

04

Mineralno ulje prema DIN 51524 (HL/HLP)

●

●

●

●

●

●

P

Varijanta pogonskog vratila

05

Cilindrični sa ključem DIN 6885 (nije u vezi sa prolaznim pogonom)

Ø18

Ø22

Ø25

Ø32

Ø40

Ø45

P

Profil sa klinastim vratilom SAE J 744

1)

3/4"

–

–

–

1 1/2"

1 3/4"

S

Profil klinaste osovine SAE J 744 (veći obrtni moment)

–

7/8"

1"

1 1/4"

–

–

R

Priključna prirubnica (centriranje u mm)

Ø18

Ø22

Ø25

Ø32

Ø40

Ø45

06

ISO 2-otvor

80

100

100

125

125

–

A

ISO 4-otvor

–

–

–

–

–

180

B

SAE 2-rupa

82,55

101,6

101,6

127

127

–

C

SAE 4-rupa

–

–

–

–

–

152,4

D

Otvor za radne vodove tlačni priključak B i usisni priključak S

07

SAE, bočno nasuprot, metrički montažni navoj

●

●

●

●

●

●

12

Prolazni pogon (Svi prolazni pogoni sa pojedinačnim pumpama dolaze bez glavčine i operativni su sigurni, opremljeni su završnim poklopcem)

08

Bez prolaznog pogona

●

●

●

●

●

●

N00

Centriranje

Priključna pumpa (primjeri)

2)​

ISO Ø100 mm

A10VSO..31 NG28/45

–

●

●

●

●

●

KD3

ISO Ø125 mm

A10VSO..31 NG71/100

–

–

–

●

●

●

KD5

ISO Ø180 mm

A10VSO..31 NG140

–

–

–

–

–

●

KD7

SAE Ø82,55 mm

A10VSO..31 NG18, PGF2, PGH2, PGH3, AZPF

●

●

●

●

●

●

KC1

SAE Ø101,6 mm

PGH4, 1PF2G3, PGF3

–

●

●

●

●

●

KC3

SAE Ø127 mm

PGH5

–

–

–

●

●

●

KC5

SAE Ø152,4 mm

A10VO140

–

–

–

–

–

●

KC6

Varijanta bazne pumpe

09

Standard (interno pilot ulje)

●

●

●

●

●

●

●

0000

Eksterno napajanje

–

●

●

●

●

●

–

0479

Eksterno napajanje + regenerativni rad

–

–

–

–

●

●

●

0487

Pilot i ventil predopterećenja SYDFEE upravljačkog sistema

Dizajn kalema

10

Standardno (NG28 ... NG140)

A

4-žljeb kalem (NG18)

C

Integrirana elektronika, orijentacija instalacije, vidi napomenu o osobini 11

11

Radijalno prema osi pumpe

0

presavijeni za 90 stepeni u pravcu podploče

2

Kontrola, dodatna funkcija

A

B

C

D

12

Preklopni regulator pritiska (visok signal)

●

A

Ograničenje snage podesivo na OBE ventilu

●

B

Ograničenje snage podesivo preko analognog ulaza

●

C

Regulator pritiska koji se može isključiti (visok signal)

●

D

Montaža elektronike, opcija

13

Standardna elektronika sa kompenzacijom ulja za curenje

●

●

●

●

0

Standardna elektronika bez kompenzacije curenja ulja

●

●

●

●

1

Unos stvarne vrijednosti tlaka
(Za opis konektora pogledajte električni priključak)

Utični konektor

C

4...20 mA

V

0...10 V

E

1...10 V

F

0,5...5 V

14

Strujni ulaz 4...20 mA

X1

●

C

Ulaz napona 0...10 V

X1

●

V

Ulazni napon 1...10 V

X1

●

E

Ulaz napona 0.5...5 V

X2

●

F

Pretvarač pritiska

15

HM {{0}}X/315-FC13-0,5, opseg mjerenja 315 bara (0.5...5 V) sa priključnim kablom 0,5 m za direktna veza na X2 (samo u vezi sa stvarnim ulazom vrijednosti tlaka F)

–

–

–

●

L

Bez transduktora pritiska

●

●

●

●

X

Ventil predopterećenja sa integrisanim ograničenjem pritiska

16

Ograničenje pritiska 200 bara (tolerancija ± 8 bara)

1

Ograničenje pritiska 250 bara (tolerancija ± 10 bara)

2

Ograničenje pritiska 300 bara (tolerancija ± 12 bara)

3

Bez ventila za predopterećenje

X

17

Više detalja u običnom tekstu npr. SO varijanta

*

1)

ANSI B92.1a-1976, ugao pritiska 30 stepeni, ravan korijen, bočno pristajanje, klasa tolerancije 5.

2)

Takođe obratite pažnju na uslove za priključne pumpe.

Napomena o osobini 11: Ventil, orijentacija ugradnje integrirane elektronike

Smjer rotacije u smjeru kazaljke na satu, orijentacija instalacije 0

Smjer rotacije u smjeru kazaljke na satu, orijentacija ugradnje 2

Smjer rotacije u smjeru suprotnom od kazaljke na satu, orijentacija instalacije 0

Smjer rotacije u smjeru suprotnom od kazaljke na satu, orijentacija ugradnje 2

●

dostupan

-

nije dostupno

01

02

03

04

05

SY2HDFEE-2X

/

–

/

+

01

2-preklopna pumpa

SY2HDFEE-2X

02

Veličina glavne pumpe

1)

03

Veličina priključne pumpe ili skraćenica pumpe ako priključna pumpa nije SYHDFE (npr. PGF)

1)

04

Broj materijala bez "R9" za glavnu pumpu ili oznaku tipa ako broj materijala nije poznat

05

Broj materijala bez "R9" za priključnu pumpu ili oznaku tipa ako broj materijala nije poznat

1)

Detaljne informacije pogledajte tipski ključ

01

02

03

04

SY3HDFEE-2X

/

+

+

01

3-preklopna pumpa

SY3HDFEE-2X

02

Broj materijala bez "R9" za glavnu pumpu ili oznaku tipa ako broj materijala nije poznat

03

Broj materijala bez "R9" za priključnu pumpu ili oznaku tipa ako broj materijala nije poznat

04

Broj materijala bez "R9" za priključnu pumpu ili oznaku tipa ako broj materijala nije poznat
