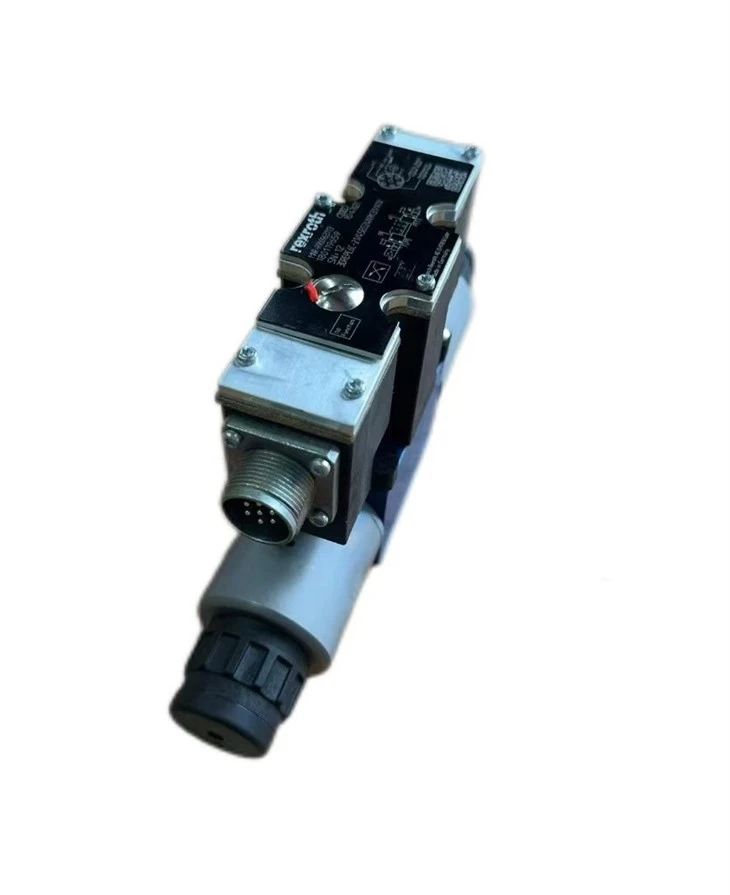

3DREPE6C20/45EG24N9K31/A1V Rexroth proporcionalni ventil
Uvod u proizvod
Pregled
3DREPE6C20/45EG24N9K31/A1V rexroth proporcionalni ventil radi s maksimalnim pritiskom do 315 bara i može podnijeti maksimalni protok od 45 litara u minuti. Opremljen kontrolnom špulom-centriranom na oprugu i opcionim ručnim upravljanjem, 3DREPE6C-2X/45EG24N9K31/A1V omogućava lak rad čak i u nedostatku električne energije. Takođe uključuje skriveno pomoćno aktiviranje za dodatne opcije upravljanja. Kolutni ventil se direktno pokreće proporcionalnim solenoidima koji se mogu kontrolirati eksterno ili preko integrirane elektronike, ovisno o želji korisnika. Ovaj konkretan model je dizajniran za montažu na podlogu sa šablonom za prolaz koji je u skladu sa standardima ISO 4401. Poseduje priključni stub PE prema DIN EN 175301-803 A, što pojednostavljuje proces električnog povezivanja. Veličina ventila je u skladu sa standardima CETOP R05 i NFPA D05, osiguravajući kompatibilnost sa različitim industrijskim hidrauličkim sistemima.
LIST PODATAKA
|
Tip |
3DREP | 3DREPE | |||
|
Maksimalni radni pritisak |
bar |
100 | |||
|
Raspon radnog pritiska |
Luka P |
Nazivni pritisak 16 bara |
bar |
20 … 100 | |
|
Nazivni pritisak 25 bara |
bar |
30 … 100 | |||
|
Nazivni pritisak 45 bara |
bar |
50 … 100 | |||
|
Luka T |
bar |
0 ... 30 | |||
|
Maksimalni protok 1) |
l/min |
15 | 15 | ||
|
Hidraulična tečnost |
vidi tabelu | vidi tabelu | |||
|
Raspon temperature hidrauličnog fluida |
stepen |
-20 … +80 | -20 … +80 | ||
|
Raspon viskoznosti |
mm²/s |
20 … 380 | 20 … 380 | ||
|
poželjno |
mm²/s |
30 … 46 | 30 … 46 | ||
|
Maksimalni dozvoljeni stepen kontaminacije hidrauličnog fluida, klasa čistoće prema ISO 4406 (c) 2) |
Klasa 17/15/12 prema ISO 4406 (c) | Klasa 17/15/12 prema ISO 4406 (c) | |||
|
Histereza |
% |
Manje ili jednako 5 | Manje ili jednako 5 | ||
|
Preciznost ponavljanja |
% |
Manje ili jednako 1 | Manje ili jednako 1 | ||
|
Osetljivost odziva |
% |
Manje ili jednako 0,5 | Manje ili jednako 0,5 | ||
|
Opseg inverzije |
% |
Manje ili jednako 1 | Manje ili jednako 1 | ||
| 1) | Δp=50 traka |
| 2) | U hidrauličnim sistemima moraju se poštovati klase čistoće specificirane za komponente. Efikasna filtracija sprečava greške i istovremeno produžava životni ciklus komponenti. Za izbor filtera pogledajte www.boschrexroth.com/filter. |
|
Hidraulična tečnost |
Klasifikacija |
Odgovarajući materijali za brtvljenje |
Standardi |
|
Mineralna ulja i srodni ugljovodonici |
HL, HLP |
NBR / FKM |
DIN 51524 |
|
Otporan na plamen- - koji sadrži vodu |
HFC
|
NBR |
ISO 12922 |
|
Važne informacije o hidrauličnim tečnostima: Za više informacija i podataka o upotrebi ostalih hidrauličnih tekućina kontaktirajte nas. Mogu postojati ograničenja u pogledu tehničkih podataka ventila (temperatura, opseg pritiska, životni ciklus, intervali održavanja, itd.). Tačka paljenja korišćenog procesa i radnog medija mora biti 40 K iznad maksimalne temperature površine solenoida. Otporan na plamen - koji sadrži vodu: |
|||
